Prodigy
[簡介&摘要]
*Prodigy點膠設備是專為高速、高精度的點膠應用設計及打造的設備,其主要功用在保護基板、微電路、IC，防止微塵、水氣、光線等物質進入，藉此制程以避免對產品產生損壞。
*卓越性能:Camalot憑藉超過20年在線性馬達和先進的運動控制系統方面取得的經驗，使加速度峰值達到1.5g。同時引進最先進的XY軸驅動系統，創新的剛性框架設計並融合了先進的線性驅動結構使點到點的移動迅速，達到高精準可重覆性。
*先進的點膠泵技術:卓越的點膠泵技術是達到精準, 可重覆精確點膠的關鍵, Camalot 自主研發設計系統所有的點膠泵。這些專利的點膠泵技術完全融入於運動控制系統,通過創新的軟體控制來驅動,來獲得穩固的點膠工藝要求。
*電路版及組裝:SMT 應用 SMA，焊膏，導電膠。
*半導體及封裝 底部填充, 封裝膠, 熱脂, 封口劑,晶元黏貼, 帶間隔顆粒的環氧樹脂。
*點膠應用:其材料包括：錫膏、UV膠、矽力康、環氧樹脂、紅膠、銀膠、AB膠、COB黑膠、導電膠、散熱鋁膏、瞬間膠等等。
[適用產業&應用範圍]
電路板及組裝, 半導體及封裝, 其他等。
[規格&型號]
Camalot Prodigy
* NanoShot點膠頭-->非常適合底部填充和UV塗覆和點紅膠應用

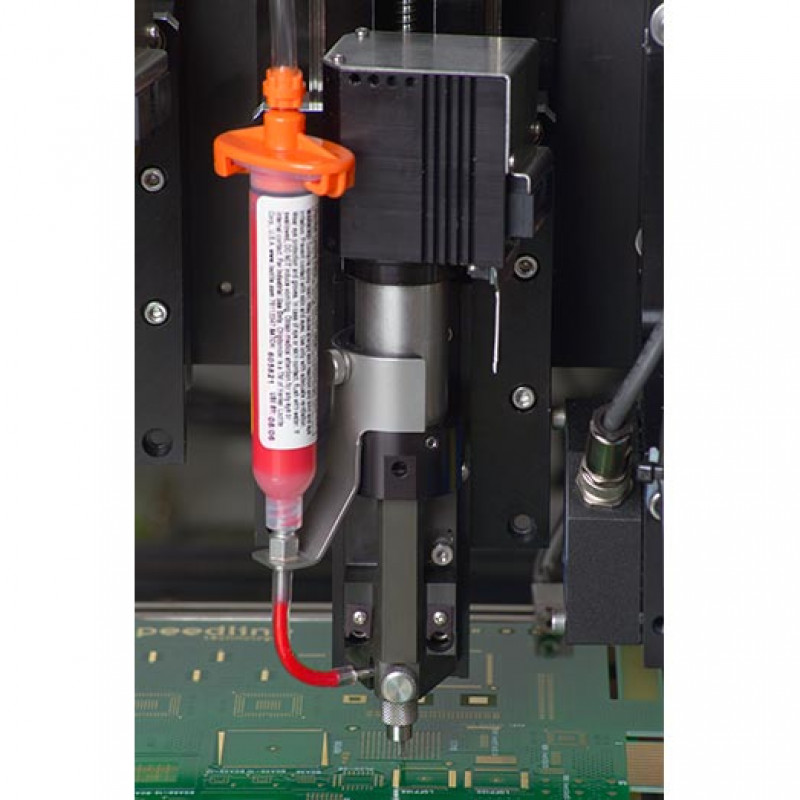

* 635 SD點膠頭-->非常適合多數材料的打點類型應用

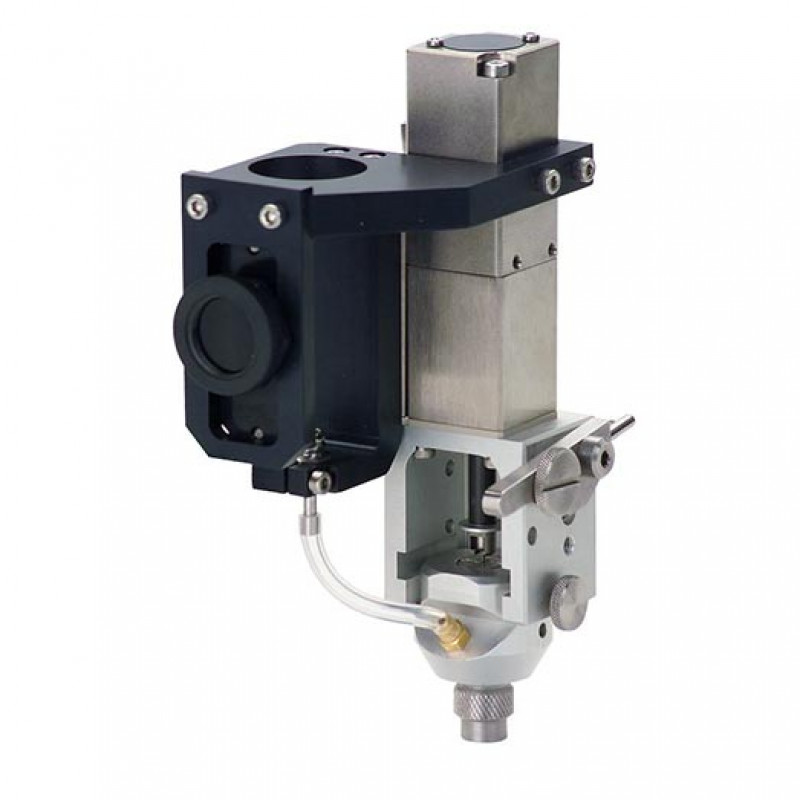

* SmartStream點膠頭-->非接觸式點膠頭非常適合底部填充應用

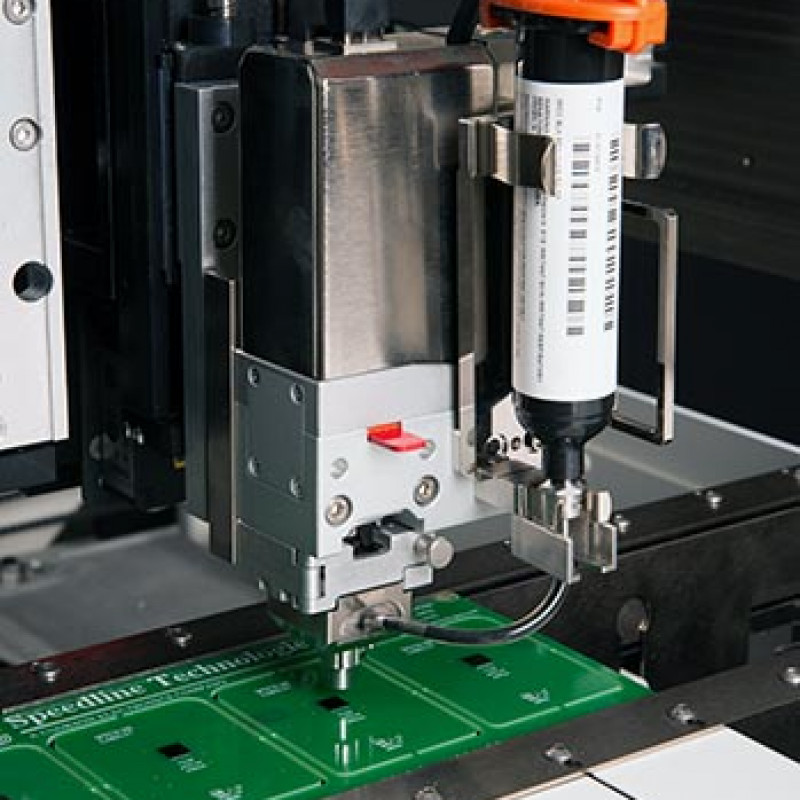

* 680 SD點膠頭-->非常適合黏性材料的線類型應用

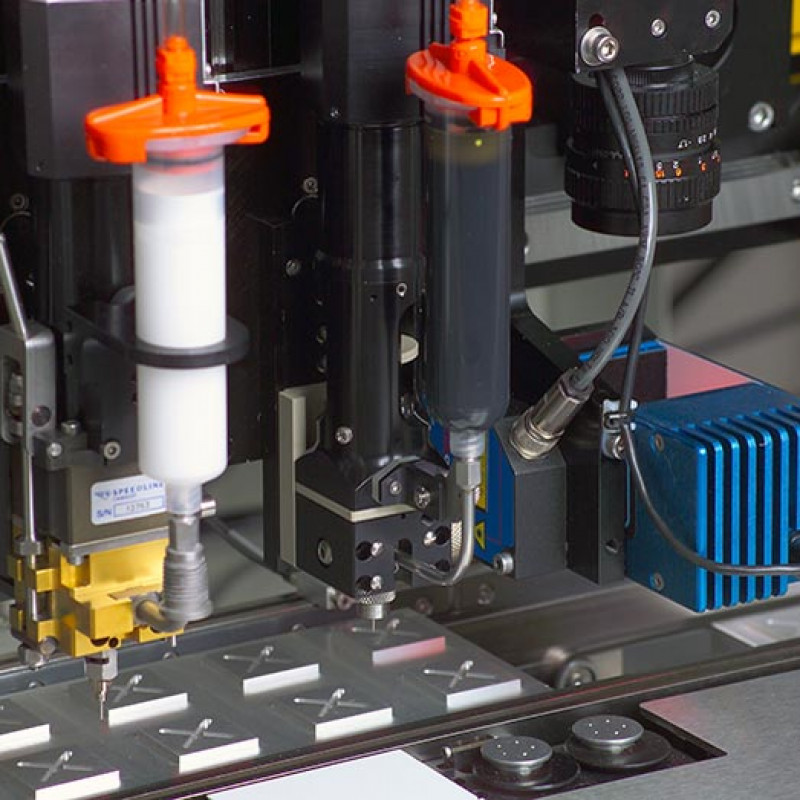

* 雙頭模式-->可配置雙頭允許在同一個工藝內點膠不同的材料。材料一致，設備可運行已獲專利的兩種點膠模式。同步模式雙頭同時點膠，降低點膠時間大約 50%。

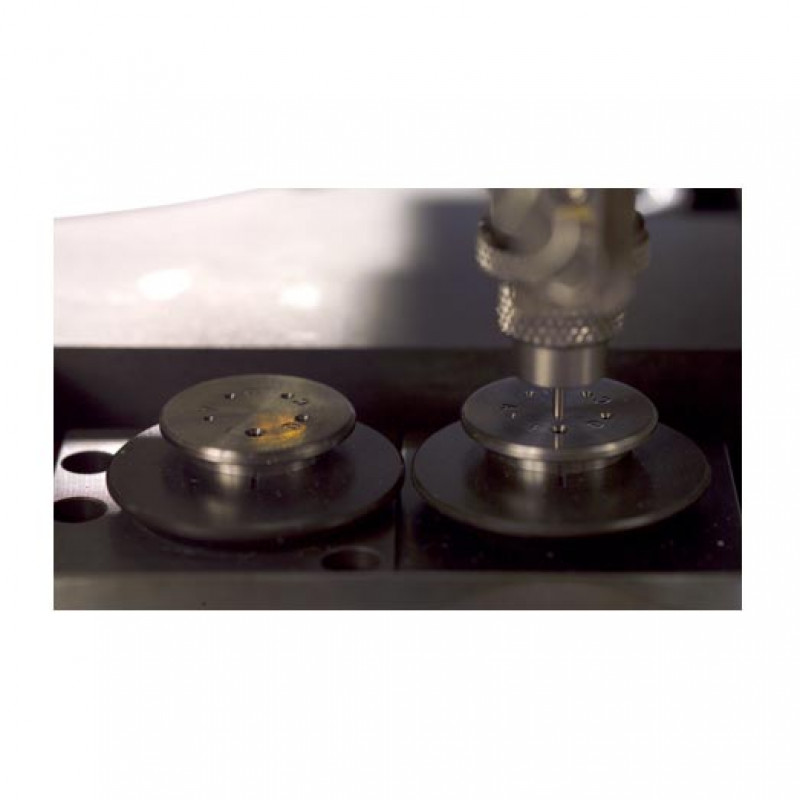

* 雙模式秤重系統-->專利的閉環式秤重工藝能對點膠程序進行測量,以獲得最高精準點膠。另外, 獨特的自動膠量調節功能可以從泵系統控制每個單獨的膠點大小。
* 物件夾持-->可配置的傳送系統允許多達三個傳送區域。系統創新的基板分段點選項將X軸向的點膠區域擴大一倍, 能夠點膠大於 900 mm的產品。
* 軸驅動系統-->剛性框架設計採用大功率，高度準的線性馬達驅動系統，精度達到35微米
* 數位自動視覺系統-->強大的光學和工藝算法能夠定義亞像素，最大程度準確定位基準點，零件或基板邊緣?？蛇x項視覺檢測允許系統自動監測實際產品上的材料點膠狀況。
* XY 軸貼裝精度 +/- 35 微米 (0.0014”) @ 3σ
* XY 軸重復精度 +/- 10 微米 @ 3σ
* XY 軸速度 1000 mm/秒 (39.4"/秒)
* XY 軸加速度峰值 1.5 g
* XY 軸編碼器分辨率 0.5 微米
* Z 軸精度* +/- 25 微米 (0.001”)@ 3σ
* Z 軸重覆精度 +/- 10 微米 @ 3σ
* Z 軸速度 187.5 mm/秒 (7.4"/秒)
* 最大點裝區域 (XY) 457 mm x 558 mm (18" x 22")
* 點膠針頭 40,000 dph (3.00 mm 間距)
* SST/NanoShot 50,000 dph (3.00 mm 間距)
